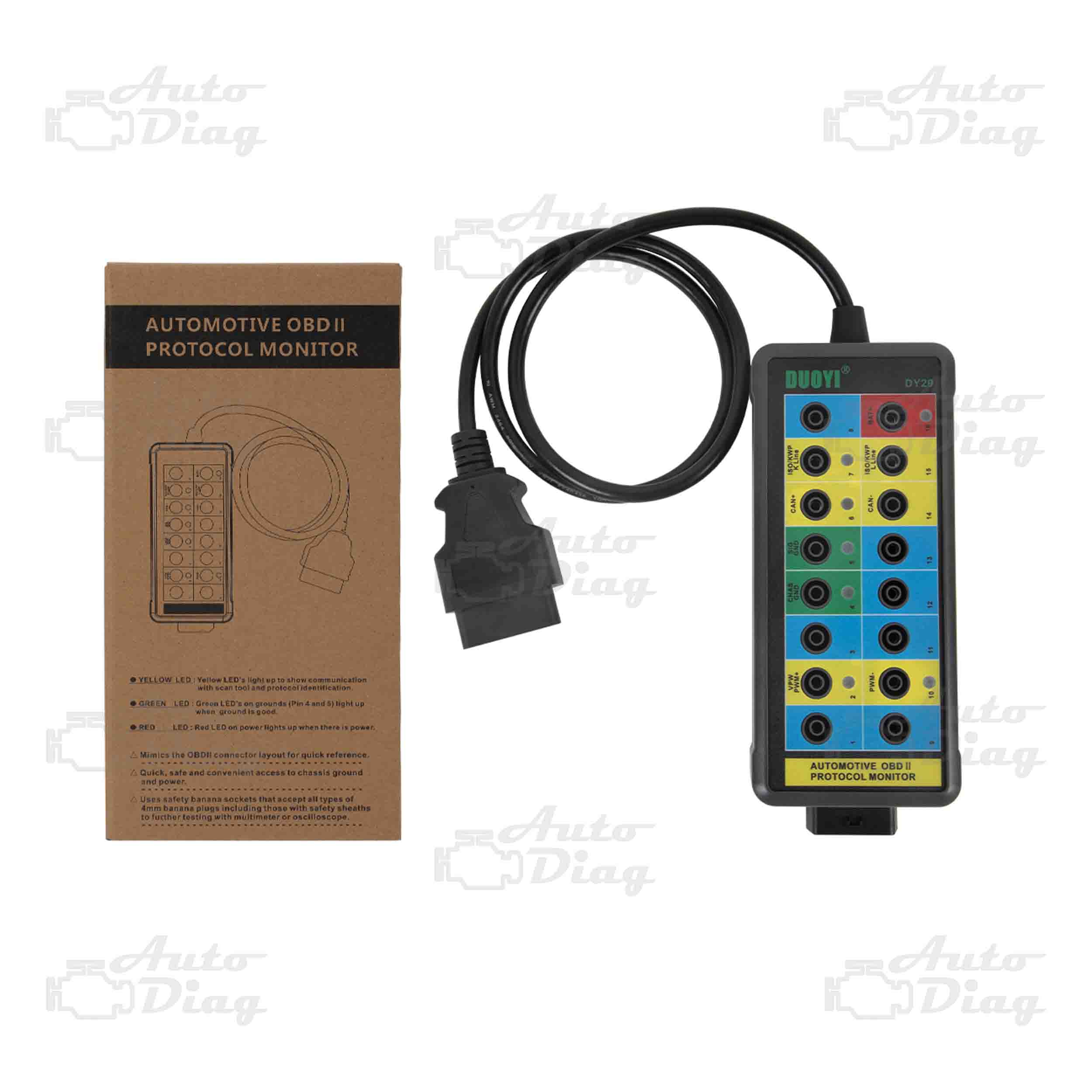

BreakOut Box

Características:

• Acceso simplificado al OBDII:
• Permite acceder fácilmente a cada uno de los 16 pines del conector mientras la herramienta de escaneo se comunica con el vehículo.
• Cuenta con LED que indican rápidamente problemas de alimentación o tierra en el conector OBDII.

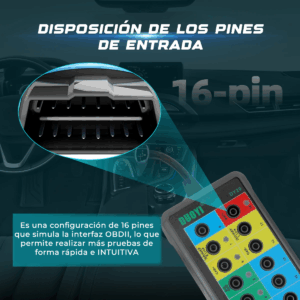

• Imita el diseño del conector OBDII para una referencia visual rápida de los pines.
• Proporciona un acceso rápido, seguro y conveniente a la tierra del chasis y la alimentación.

Funciones:

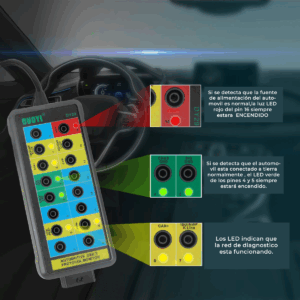

• Los LED amarillos (Pines 2/6/7/10/14/15) se iluminan para indicar la comunicación con la herramienta de escaneo y la identificación del protocolo.
• Los LED verdes (Pines 4/5) se iluminan para confirmar que la conexión a tierra es buena.
• El LED rojo (Pin 16) se ilumina para indicar la presencia de alimentación.
• Permite la conexión de multímetros u osciloscopios para realizar pruebas adicionales en señales no confirmadas.

Conexiones:

• Pin 1: OEM especíco
• Pin 2: J1850 Bus+
• Pin 3: OEM especíco
• Pin 4: Chasis de tierra
• Pin 5: Tierra de señal
• Pin 6: CAN High (J-2284)
• Pin 7: ISO 9141-2 K LINE
• Pin 8: OEM especíco
• Pin 9: OEM especíco
• Pin 10: J1850 Bus-
• Pin 11: OEM especíco
• Pin 12: OEM especíco
• Pin 13: OEM especíco
• Pin 14: CAN Low (J-2284)
• Pin 15: ISO 9141-2 L Line
• Pin 16: Batería (12V)
